PAG 水溶性淬火剂

PAG类水溶性淬火剂

执行JB/T4393-1999标准

　　PAG类水性淬火剂是由具有逆溶特性的水溶性高分子材料复配各类功能助剂合成的。所谓逆溶性是指物质在水中溶解度随温度的升高而降低。达到一定温度后，就析出不溶，温度降低后又重新回溶的特性。用这类水溶性高分子材料生产的淬火剂，高温区冷速快，低温区尤其300℃时冷速慢，正因为以上特性，所以该类物质特适合做淬火剂。淬火工作硬度高、不裂、淬硬层深，经过调节浓度，调节液温，使用不同工艺加工的PAG可以在水和油特性之间任意调节，以满足不同用户各种要求。详情见以下：

油高温区冷速是较低的，有时候对有些工件硬度达不到，但它300℃的冷速更低，所以一般不会裂，而自来水高温冷速很快，300℃的冷速也较快，虽然淬火硬度和深度好，但特易裂，用VIF冷却速度测定仪器测得以下数据：

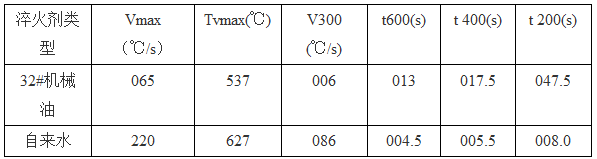

表1、自来水30℃和32#机械油40℃时的冷却特性数据

　　生产PAG 水性高分子聚醚，是通过控制工艺条件可以获得不同PAG，不同PAG淬火性能也不同。本公司主要使用三种，牌号分别是JX-1、JX-2、JX-3水性淬火剂，用VIF冷却速度测定仪器得以下数据（同浓度（10%）、同液温（30℃），由表2可见整个特性数据均在油和水之间，其中JX-3明显慢于JX-2、JX-1。我公司JX-3已广泛用于各类工件整体淬火，取代原来用油。

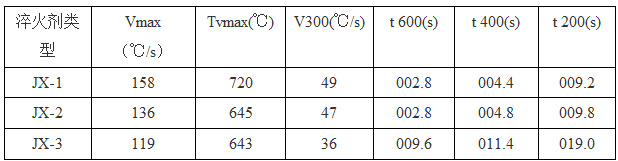

表2、同浓度（10%）、同温度（30℃）下，不同型号JX的特性数据（JX-1、JX-2、JX-3）

　　对于同一种牌号例JX-2水性淬火剂，调节浓度可以获得不同的效果，由表3可见。假如工件用低浓度淬火易裂，可以提高浓度来改变，例如工件材质40CrB，浓度在10%时还有裂纹，等提高到15%时，裂纹完全消除，硬度正常。对于不同材质，应该用不同浓度，常见材料经长期经验积累，一般能很准确提供使用浓度，特殊材料，可先做实验确定。

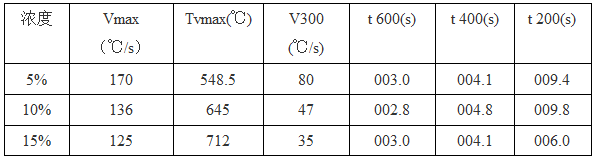

表3：在不同温度下，不同浓度JX-2的冷却特性数据

　　对于同一淬火液，在相同浓度条件下，通过调节淬火液的温度也获得不同淬火效果。这对于很多只有一个槽液但又要处理很多不同材料的企业很有帮助。因为液温提高，冷速下降，所以应该先处理那些不易裂纹的材料先提液温，然后再处理易裂的材料。

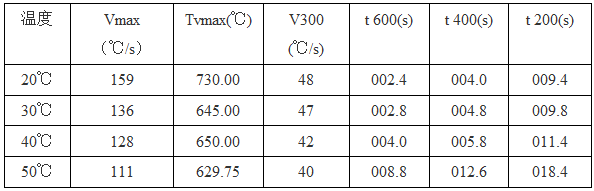

表4：在相同浓度（10%）不同温度下，JX-2的冷却特性数据

　　由以上可见，通过不同手段调节，可以在水和油之间任意调节，选用JX-3使用浓度高些，淬火温度也稍高些，会获得愈来愈趋向油的特性。

PAG还要具有以下多种优点

　　1、安全环保。因为水溶所以安全环保，PAG类淬火剂使用浓度一般是原液的5%~

25%之间，其余大部分是水，所以不会像油淬时起火、冒烟。有些工件特大，用油淬每次工件下去后浓烟滚滚，有燃烧火苗，易发生火灾。PAG类水性淬火剂决不会起火、冒烟。有效克服油的缺点。

    2、成本低、节省、经济。由于油能燃烧，那么大的工件淬火时很易燃烧，浪费很多油，而且表面照常要带出部分，因此淬火油消费量很大，随着油价的上升，越来越显示成本上升趋势，以32#机械油为例，现在价格在8300元左右。PAG类水性淬火剂虽价位18000元/吨，但是一般可以按1：9兑水使用：按使用浓度10%左右，工作成本只有1800元/吨，大大低于油的价格。非常重要的是不燃烧损失量很少，例如某公司80吨油槽一年消耗24吨，费用199200元，用我公司淬火液只用三吨，节省成本十万多元，且不会起火。

    3、PAG类水性淬火剂比热值较高。其比热值总体与水比热容相近，浓度大，比热略大一点，比油要高出很多，这一特点能为热处理解决大问题。处理工件单体重量比以前大了，日处理量比以前用油干的活多了。

    4、加工后的工件硬度高，变形量减少，淬硬层深。对很多材质和各种类型工件，用PAG类水性淬火剂，普遍提高了2HRC，变形量减少。例链片用32#机械油淬火，硬度52HRC，回火硬度44HRC，拉断力20千牛，韧性断裂用PAG类水性淬火剂，淬火硬度55HRC，回火硬度45HRC，拉断力20.2千牛，韧性断裂，多方面性能都好于油淬。以下是一大型铸锻企业使用我公司产品后数据：

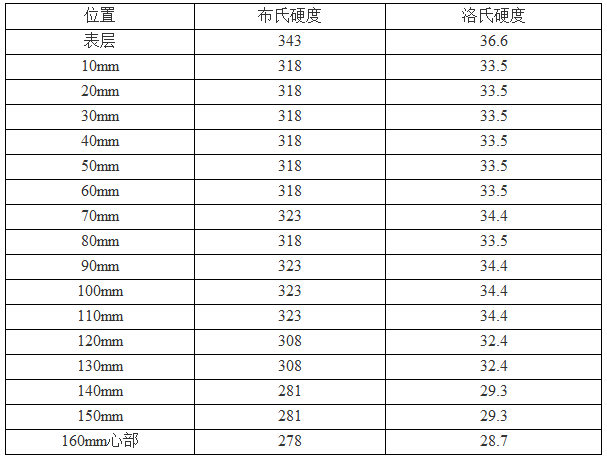

42CrMo轴，直径310mm回火硬度分布（PAG10%）

　　5、兼容性强、防腐耐用性能好。PAG类水性淬火剂化学忍耐性能好，混入少量的酸、碱、盐，杂质影响不太大，不会立即变质。

    6、使用寿命长。由于PAG类水性淬火剂具有的高温逆溶，低温回溶特点，本身没有产生任何化学变化，也没有分解，只有表面粘带少许，所以使用寿命很长，除非正常消耗，从用户使用实际情况和化学特性来看都证明这一点。

　　通过以上分析可见，PAG类水溶性淬火剂实为质量可靠，价格低廉，安全环保的一种淬火介质，JX水溶性淬火剂是您较好的选择。

包装及保质期

　　铁桶220kg、塑料桶25kg。保质期2年。
